Bulli Wiki
1. Vorwort
2. Modelle
3. Wicklungen
3.1 Wissenswertes über Edelstahlsiebe
3.2 Glasfaservarianten und deren Eigenschaften:
3.3 Typen Wicklungen:
3.4 Dochtvarianten:
3.5 Die Wickel Leitsätze
4. Fehlersuche
5. Fotos

1. Vorwort

Alles fing mit dem Thread „Alles was mit Bullis zu tun hat“ an. Der wurde bewusst ins Dampferstübel gesetzt. Es wurde eine gemütliche Runde der Bulli Besitzer und Bulli interessierten. In letzter Zeit wurde der Thread aber so komplex, das die wichtigen Sachen darin untergehen. Viele Fragen wurden gestellt, viele Probleme besprochen. Seit dem Cetin F5 Tag am 31.1 wurde es immer mehr. Darum nun dieses Wiki.

2. Modelle

Hier sollen ausschließlich die Akkuträger (außer Slim) und Selbstwickler behandelt werden.

Elite – 510 Anschluss
Länge: 100,6mm Durchmesser: 17mm
Akku: 14500 3,7Volt

Elite für A1 Chinch
Maße ????
Akku: 14500 3,7Volt

Länge incl. Mundstück 198 mm? (Bitte um Überprüfung)
Durchmesser 20mm ? (Bitte um Überprüfung)

Extreme 510 Anschluss
Länge inkl. Cone ca. 125mm, (ohne Cone 120mm)
Durchmesser 21mm
Akkus: 18650 Protected

Extreme für A1 Chinch
Länge: 140mm, mit A1 195mm mit Mundstück
Durchmesser 21mm
Akkus: 18650 Protected

Verdampfer A1, a2, a2-T, a2-TM

A1- Watte Selbstwickelverdampfer mit Chinch Anschluss
Länge (in A1 eingesteckt) ohne Mundstück 30mm, mit 55mm
Durchmesser: 21mm

Der A1 ist der erste in Deutschland hergestellte Selbstwickelverdampfer und erfreut sich auch weiterhin großer Beliebtheit. Mein Lieblingsgerät.


A2 Classic - Watte Selbstwickelverdampfer mit 510 Anschluss

A2-T und a2-tm Selbstwickelverdampfer mit Tanksystem und 510 Anschluss. Sie unterscheiden sich durch die Tankgröße. T-0,8ml, TM-1,8ml
Länge ohne Mundstück 45mm, mit Mundstück 70mm
Durchmesser, dickste Stelle 16mm

3. Wicklungen

3.1 Wissenswertes über ESS (Edelstahlsieb)

Wie der Name schon sagt, handelt es sich beim ESS um ein Siebgewebe aus Edelstahl. Ein bekannter Hersteller ist z.b. Teichhansel. (http://www.my-siebe.de/).

Unterschiede beim ESS beziehen sich in erster Linie auf die Drahtstärke und die Maschenweite. So bedeutet z.b. die Bezeichnung 42µ das dieses Gewebe eine Maschenweite von 0,042mm hat.
Die am häufigsten genutzte Variante ist wohl diese hier.

Maschenweite: 0,052 mm
Drahtstärke: 0,04 mm

Das größte Interesse beim ESS gilt glaube ich dem "richtigen" Ausglühen (Oxidieren). Hier habe ich mal zwei Meinungen dazu aufgeführt.
Ich bin darin noch nicht so Erfahren, denke aber die Aussage von Darky trifft es sehr gut.

>> Die Methode ist frei wählbar... Hauptsache der gewünschte Effekt tritt ein. <<

Auch hier gilt wieder : Sollte eine hier Zitierte Person Einwände haben, bitte melden damit dies geändert werden kann.

von Navy_Lifeguard
1) wichtig ist, dass das ESS egal was man macht nach dem Oxidieren mindestens 2kOhm pro cm hat!
2) um ESS anständig zu Oxidieren braucht man viel Hitze und eben so viel Kälte im Wechsel damit sich die Oxidschicht bilden kann und diese auch haften bleibt!
3) das Liquid am Docht zu verbrennen mache ich nur wenn ich eine neue Wicklung drauf mache oder dicken Draht benutze - dann mit Wicklung drauf anzünden.
Fazit: jeder hat seinen eigenen Weg wie er mit dieser Problematik umgeht. Ich habe den von mir im Video beschriebenen für mich gefunden.
Eingefügt aus <t34908f38-Alles-was-mit-Bullis-zu-tun-hat-28.html#msg468705>

von Darky44
Ist ja egal und wenn es um ESS-Zeltaufbauten ging die oxidiert werden sollten. Die Methode ist frei wählbar... Hauptsache der gewünschte Effekt tritt ein.
Die Methode von Navy ist m.M.n. die mit Netz und doppeltem Boden.
Was du meintest war glaube ich das hier:

1) Erst das Röllchen herstellen
2) Nur das Ende des Röllchens, an dem später die Wicklung befestigt wird, oxidieren.
3) Nur Einmal zum Glühen bringen, dann sofort Liquid drauf.
4) Dieses Liquid wieder mit Feuerzeug verdampfen lassen ... nie zu lange, immer nur so kurz, bis es nicht mehr dampft.
5) Den Schritt Nr. 4 ca. drei bis fünfmal wiederholen, dann einbauen, fertig.
Eingefügt aus <t34908f38-Alles-was-mit-Bullis-zu-tun-hat-28.html#msg468705>

3.2 Glasfaservarianten und deren Eigenschaften:

Hier möchte ich alle erhältlichen Arten von Dochten und Glasfasern und ihre Eigenschaften aufführen.

Cetin, 1mm Glasfaser

Fangen wir mal mit der bei Cetin erhältlichen Glasfaser an. Eine 1mm Glasfaser, die meines Erachtens so gut wie keinen Eigengeschmack hat. Sie lässt sich gut nutzen, man darf nur nicht zu grob mit ihr umgehen (z.b. zu stramm wickeln), da man die Schnur dann zerbröselt oder sogar abtrennen kann.
Alles in allem eine recht gute und günstige Schnur.

Bengs Schnur, 1-3mm

Die 3mm Bengs-Schnur erfreut sich immer größerer Beliebtheit, da sie sich sehr gut zum Wickeln nutzen lässt. Durch die dicke und eine gewisse Steifigkeit brauch man noch nicht einmal eine Wickelhilfe. Auch die Bengs-Schnur hat keinen nennenswerten Eigengeschmack. Bei kleinen Verdampfern wie dem A2 muss man sie aber nach fertigstellen der Wicklung an den Enden ein wenig "frisieren" , um den Luftstrom nicht zu behindern.


3.3 Typen Wicklungen:

Da es wahrscheinlich so viele Wicklungsvarianten wie Bulli-Besitzer gibt, hier mal auszugsweise ein paar Standartwicklungen. Da ein Bild manchmal die bessere Erklärung ist, sind den Angaben zur Wicklung Fotos angefügt. (das Einverständnis des Erstellers vorausgesetzt. Bei Einwänden, bitte melden damit das geändert werden kann)

Wicklung A2 - TM von Andreas :
Draht 4x 0,15er Cetin, Faser 6x von Cetin (1mm).



Wicklung A2 - TM von Kitty :
Cetin 0,15er Draht, Glasfaser keine Angabe.




Wicklung A2 - TM von djx :
Draht 4 x 0,15 von Cetin auf 3mm Bengs



Dann gibt es von Experimentierfreudigen Usern (in diesem Beispiel ist es Barondon aus dem ERF, der aber auch hier gereggt ist), auch schon mal ausgefallene Sachen zu sehen. Hier mal zwei Beispiele.

Die Tandem-Wicklung :



Es handelt sich auch um eine Doppelte Spule, die allerdings ganz anders aufgebaut ist. Es werden um nur einen einzigen Strang aus 6 x Cetin-GF, 6 Windungen mit einem doppelten Draht 0,15 gewickelt. Dadurch ergibt sich auch ein LR Verdampfer mit 1,5 Ohm, der mit seiner sehr großen Oberfläche massig Dampf bei niedrigen Temperaturen entwickelt.

Anleitung:

Etwa 20 cm von dem 0,15er Draht abschneiden, und in der Mitte zu zwei gleich langen Teilen knicken. Diese dann miteinander locker verdrillen. Dann wie gehabt ohne Wickelhilfe 6 Hz um den Strang aus 6 Cetin-GF wickeln. Wicklung festschrauben, und nach oben genau in die Mitte drehen. Docht aus Original Cetin-ESS mit 3 GF rollen, und die GF am unteren Ende etwa 2 mm überstehen lassen. Am oberen Ende des ESS die GF bündig abschneiden, aber das ESS nicht zum Dorn kürzen. Wenn der Docht etwas in den Tank hinein reicht, wird ein guter Nachfluss gewährleistet.

Wer nun denkt, dass man einfach einen dickeren Draht nehmen könnte, und zu ähnlichen Ergebnissen kommen könnte, ist schief gewickelt... ;-) Nur mit der großen Oberfläche von zwei eng aneinander geführten Drähten, kommt man zu diesem Dampf-Ergebnis. Bitte haltet euch erst mal strikt an diese Anleitung, bevor ihr Experimente mit mehr oder weniger GF oder HZ macht, sonst werdet ihr vielleicht nur enttäuscht sein.

Viel Spaß damit!

Lieber Gruß
Barondo
Eingefügt aus <http://www.e-rauchen-forum.de/thread-302...ight=Tandem>

Die Doppel-Moppel Wicklung




Die Wicklung besteht aus zwei spiegelverkehrt gewickelten Spulen mit Cetinfaser und 0,15 er Draht.
Jeweils 4 GF und 7 Hz, ohne Wickelhilfe, relativ fest gewickelt. Nach der Montage und Liquid insgesamt 1,5 Ohm Widerstand.
Einfach die beiden Wicklungen fertig machen, aneinander halten, und die Drahtenden miteinander verdrillen. Dann wie gehabt seitlich neben den Polen flach auflegen, mittig die verdrillten Enden zwischen den Polen durch schieben, einmal um die Schrauben herum, und fest machen.
Wichtig ist beim Auflegen ein klein wenig mehr Abstand zwischen den Wicklungen und den Polen zu lassen, sonst bekommt man die Wicklungen nach dem Anschrauben nicht mehr nach oben auf die Schrauben gedreht. Das Paket ist halt etwas größer als normal, und etwas störrisch.
Die größere Oberfläche der beiden Spulen erzeugt mehr Dampf, bei niedrigeren Temperaturen. Ich glaube es dürften auch 8 Hz pro Wicklung sein, denn durch den parallelen Anschluss teilt sich ja der Widerstand auf die Hälfte runter. Weniger als 7 Hz pro Wicklung sollte man glaube ich nicht machen, sonst geht das Ganze schon in Richtung Kurzschluss, und macht Probleme.
Der Docht schafft den Transport ohne Probleme. Er besteht aus dem Original-ESS und 3 eingerollten Cetin-Fasern. Die stehen unten aber gute 2 mm über, und oben sind sie bündig mit dem Röllchen. Das ESS habe ich aber oben nicht abgeschnitten, es ragt also ein paar Millimeter ins Depot rein.
Durch die "kältere" Verdampfung des Liquid entstehen glaube ich auch weniger belastende "Begleitstoffe", welche die Lunge stressen könnten. Auf jeden Fall habe ich jetzt trotz viel heftigerem und dichterem Dampf, keinen Druck und auch kein Enge Gefühl mehr nach einem langen Dampfertag auf der Lunge. Man kann ja auch den massiven Dampf durch kürzeres Ziehen reduzieren, wenn es einem gerade mal zu viel wird.
Lieber Gruß
Barondo
Eingefügt aus <http://www.e-rauchen-forum.de/thread-27787.html>

Jetzt noch zwei Beispiele für den A1, die von zwei bestens bekannten Forenmitgliedern stammen.

Wicklung A1 von Navy Lifeguard :
Draht und Faser keine Angaben.



Wicklung A1 von Franky3001 :
Draht und Faser keine Angaben.




3.4 Dochtvarianten:

a. Cetin Methode
1mm Cetin GF doppelt nehmen, ESS drum wickeln, GF an einer Seite 1mm überstehen lassen. Docht durch den Dorn schieben, bis man einen Widerstand spürt, 1mm über den Dorn abschneiden.

b. ESS ohne GF
Ess gut oxidieren, damit es nicht leitend ist. Ess rollen (Am besten über der Wickelhilfe) bis es gut in den Dorn passt, nicht zu fest und nicht zu lose. Docht dann in den Dorn stecken, bis man einen Widerstand spürt, Docht dann 1mm herausholen, abschneiden und wieder zurückstecken. Der Docht ist jetzt im Dorn, hat den Vorteil, dass dieser nicht mehr verrutscht.


3.5 Die Wickel Leitsätze
Wickelleitsätze aus dem Forum Thread von Samtpfote und Alex´s Beschreibung

Es gibt drei Variablen: Drahtlänge, Faseranzahl und Abstand zwischen Faser und Draht, die auf unser Endergebnis einwirken. Diese drei Variablen kann man nicht über einen gewissen Wert hinaus erhöhen. Man merkt an folgenden Punkten, wenn eine Variable zu hoch ist:
• Es schmeckt metallisch -> Abstand zwischen Draht und Faser ist zu groß / Der Draht fängt an einer Stelle an zu glühen
• Es schmeckt zwischendurch kokelig -> Abstand zwischen Draht und Faser ist zu klein / Die Liquidzufuhr wird an der äußeren Wicklung abgeklemmt – die mittlere Wicklung fängt an, die Faser zu verbrennen
• Es schmeckt so, als ob man das Liquid trinken würde -> Zu viel Faser, respektive, zu viel Liquid an der Wendel – Der Draht ist nicht mehr Lage, das Liquid zu verdampfen
• Nach wenigen Zügen schmeckt es kokelig -> Zu wenig Faser – Es fließt nicht genug Liquid zu der Wendel
• Es kommt kaum etwas raus, oder wenn, dann nur nach langem paffen, jedoch auch weniger -> Draht zu lang – Der Akku gibt nicht genug Spannung ab, um die Drahtlänge noch zu “befeuern”.
• “Ich konnte gerade meine Lungenflügel sehen”
oder
“Mein Dampfgerät hat mir gerade die Hand weggesprengt” -> Zu wenig Draht führt zu einem Wahnsinnsflash oder schließt den Akku kurz, der im ungünstigen Fall explodiert.
[…] Man kann die Leitsätze allerdings noch etwas weiterspinnen, wenn man jeweils eine Variable mehr hinzunimmt, davon ausgehend, dass man es mit den Variablen nicht übertreibt:
• Viel Draht + viel Faser + großer Abstand = Sanfter Flash + deutlicher Geschmack + deutlicher Dampf
• wenig Draht + wenig Faser + kleiner Abstand = starker Flash + wenig Geschmack + viel Dampf
• wenig Draht + viel Faser + großer Abstand = deutlicher Flash + viel Geschmack + deutlicher Dampf
• wenig Draht + viel Faser + kleiner Abstand = deutlicher Flash + viel Geschmack + recht viel Dampf
• und so weiter.

Spannung und Widerstand:

Der Widerstand sollte für normale Ansprüche ungefähr 2 - 2,4 Ohm haben. Der Link zeigt eine Tabelle von Dampfnix und den zugehörigen Thread.

http://files.homepagemodules.de/b518637/...19p461182n2.pdf
Soviel Leistung hat eine Wicklung / Verdampfer.



4. Fehlersuche

Wenn es dampft, aber nicht zufriedenstellend, schaut euch bitte die Wickelleitsätze an.
Als weitere Ursache beim a2-t(m) kann es sein, das der Docht entweder zu wenig oder zu viel Liquid zur Wicklung transportiert.
Das Luftloch muss gegenüber der Wicklung, zwischen den beiden Schrauben sitzen. Sollte das nicht so sein, ist das Loch falsch gebohrt. Immer drauf achten, dass das Loch frei ist.
Häufiger Fehler ist, das der Mittelkontakt des a2 durch zu festes aufdrehen auf einem 510 Akkuträger eingedrückt wird. Es gibt dann Kontaktschwierigkeiten, bis zu keinem Kontakt mehr. Der Mittelkontakt ist in einem Silikonkissen gelagert und kann vorsichtig mit Fingernagel oder kleinem Schraubendreher etwas angehoben werden.
Keine Spannung – Alle Bulli Akkuträger haben den Pluspol innenliegend, wo die Feder ist.

5. Fotos
In Bearbeitung

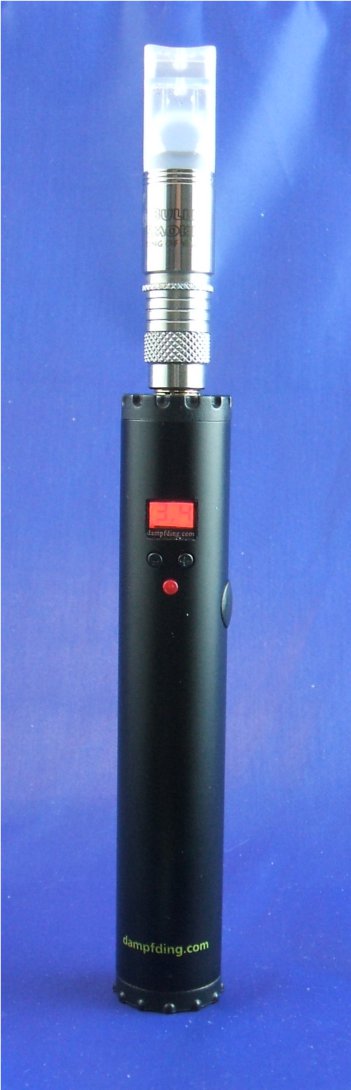

Karnevalsmod von Friedel ;-)

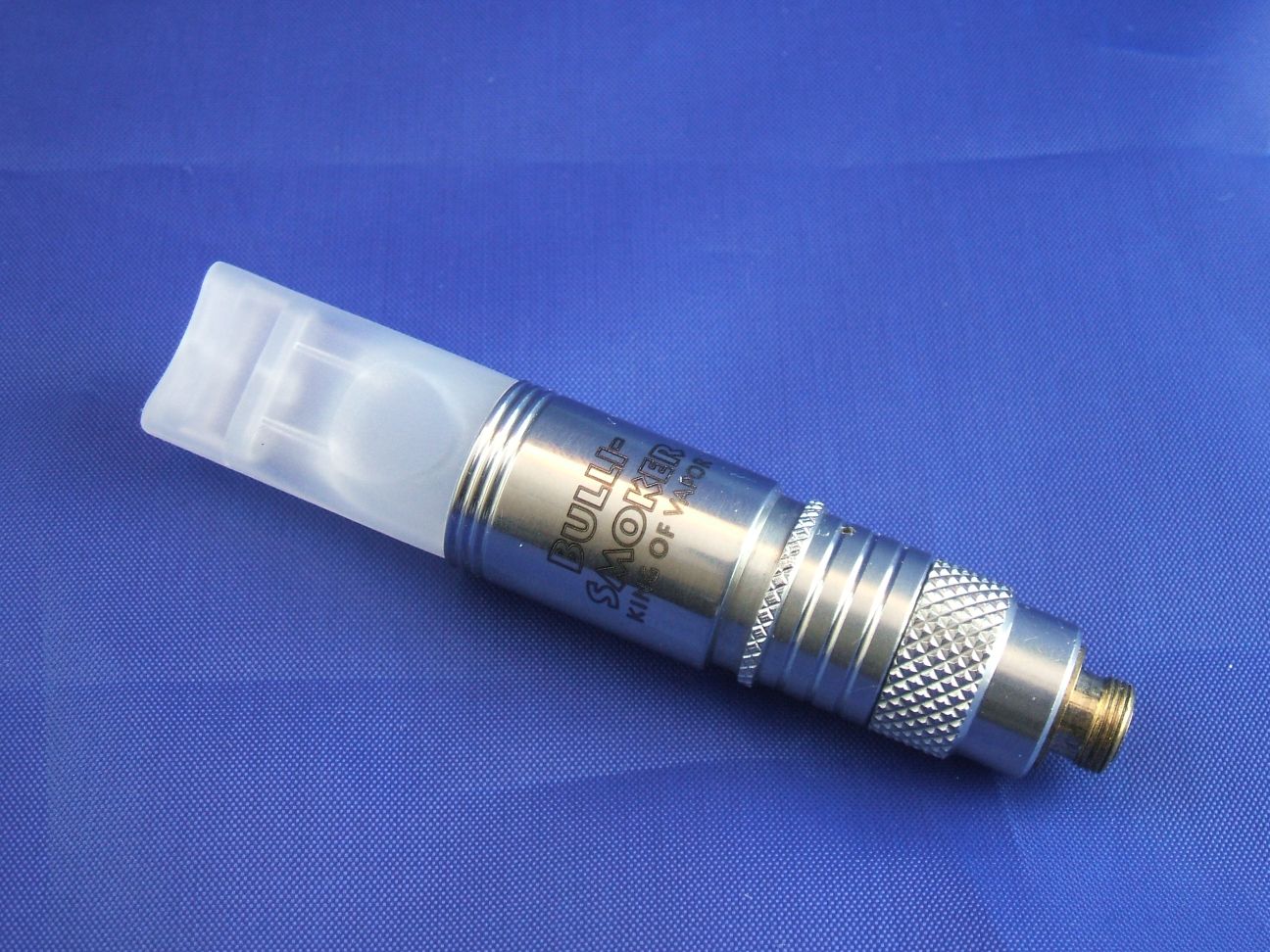

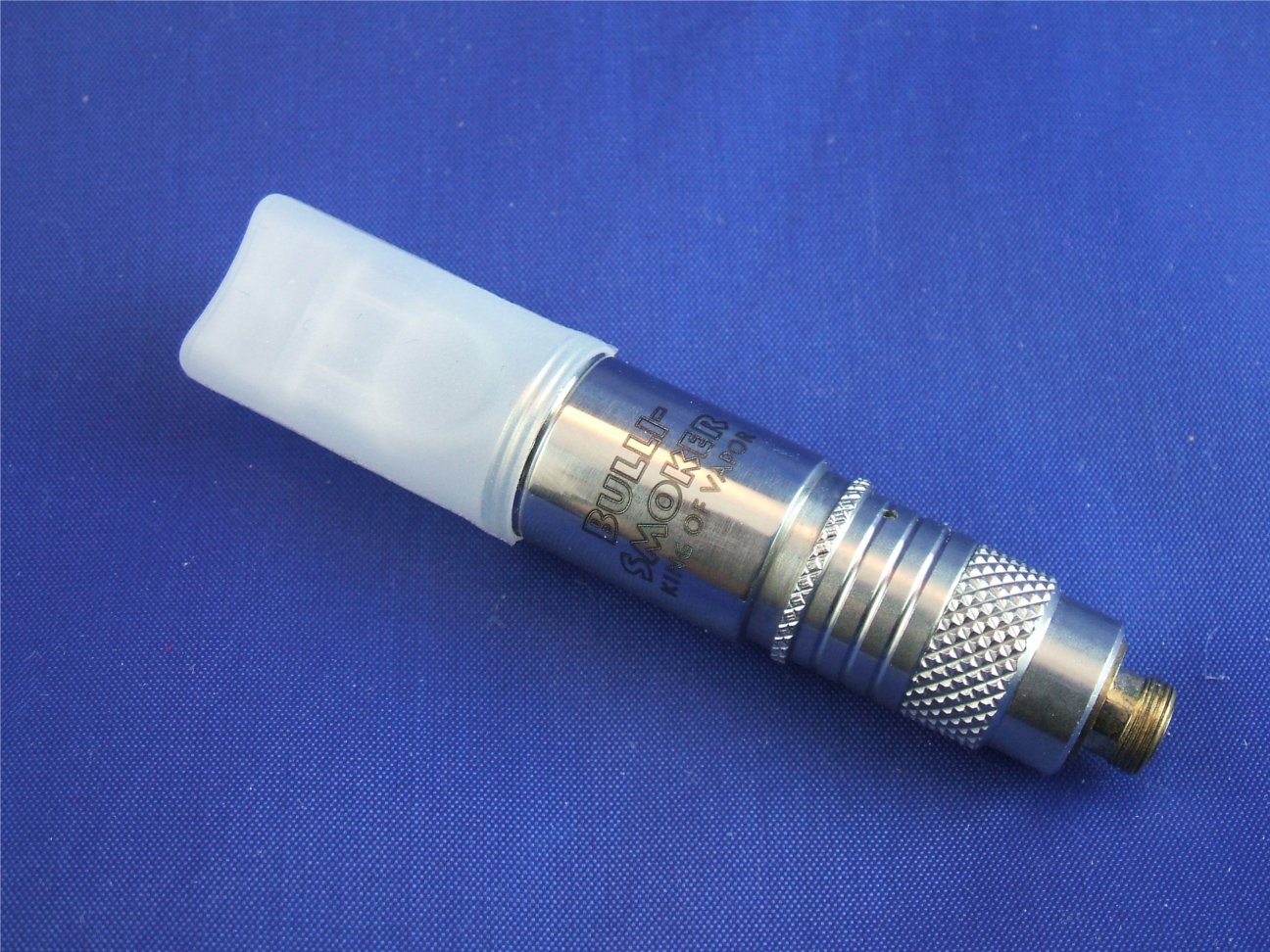

A2-T und A2-TM

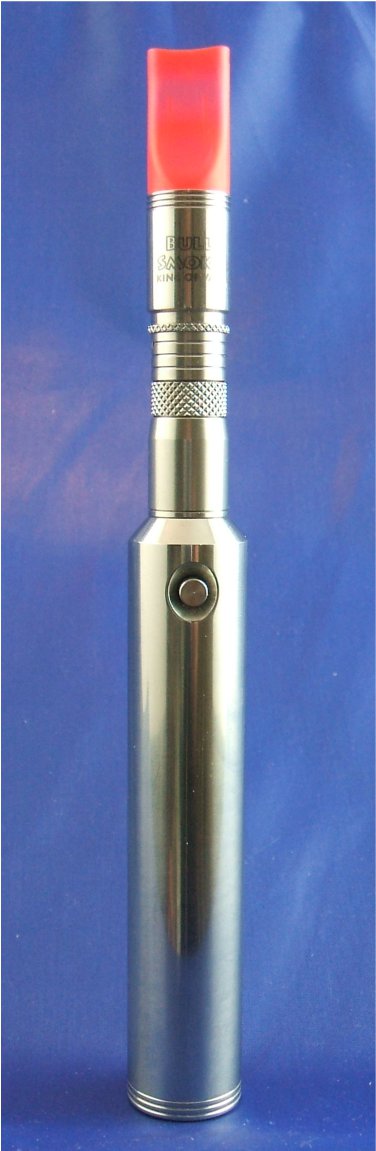

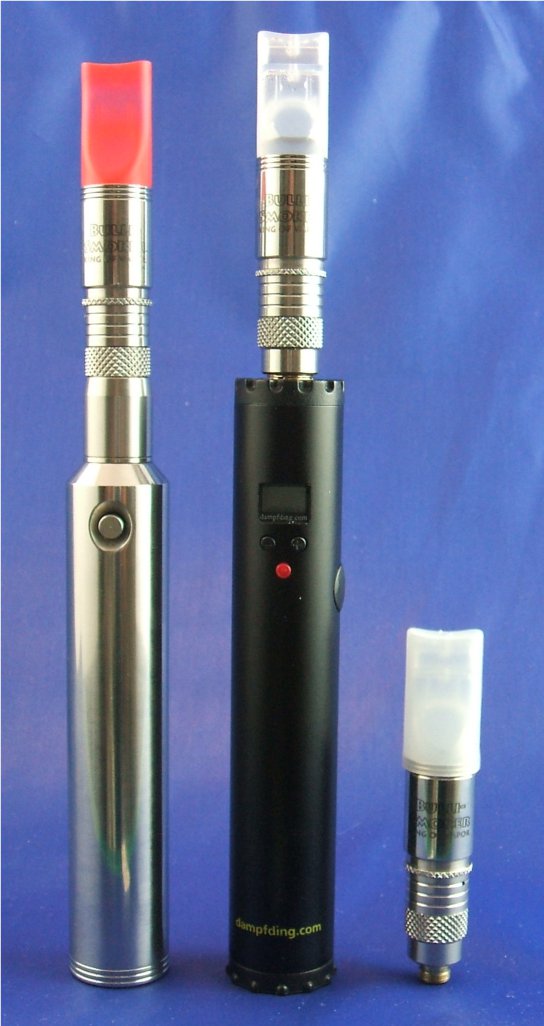

A2 Extreme mit a2-t und v2 und a2-t

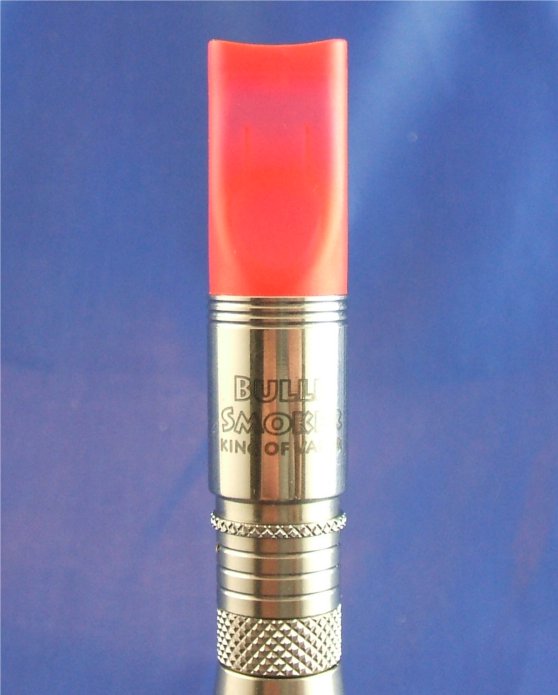

hier nun dem Andreas sein Schatz ;-)
